正面写真
電源が入って、パネルの照明が点灯した状態です メーターと100khz目盛り表示ダイヤルの間に FET+ICと自慢気にうたってあるところが 時代を感じさせるパネルデザインで好みの分かれるところです 50MHZ、144MHZの受信コンバーターを内蔵している モデル(Sタイプ)です 実用になる受信感度かどうかは???? |
周波数帯 | 1.9−144MHZ帯、CBバンド,JJY受信可能 |
モード | AM,LSB,USB,FM |
特徴 | 1KHZ直読超高安定VFO採用 精密ダブルギヤダイヤル、バーニヤ機構採用 |
寸法・重量 | 幅:270、高さ:140、奥行き:310mm、5.7kg |
消費電力 | AC:15W以下 DC:1A以下(13.8Vで) |
内蔵ユニット | CWフィルター、AMフィルター、SSBフィルター、マーカー、50/144コンバーターユニット |
添付品 | 取り扱い説明書(COPY) |
程度 | 前面パネルは綺麗 ケース後部に小さなサビあり 動作品 |
内部写真(上部から)
上部から見た内部です 右側が前面パネルとなっています 左側上にあるのは50,144MHZ受信コンバーターユニットです 中央下の部分に固定チャンネルユニットがあります その右ケースがVFOユニットとなっています 下にある横に細長いケースにフィルター(SSB,CW,AM)が入っています |

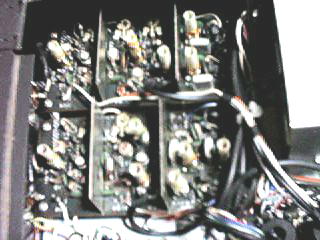

内部写真(コンバーターユニット部拡大)
ピンボケで申し訳ありませんが 上が50MHZ、下が144MHZユニットとなっています |

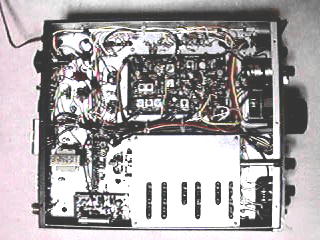

内部写真(下側)
内部下側から見た写真です 中央上にあるプリント板はIFユニットです 下の金属ケースはコイルパックユニット 右側が正面パネル側 下左側にはマーカーユニットがあります |

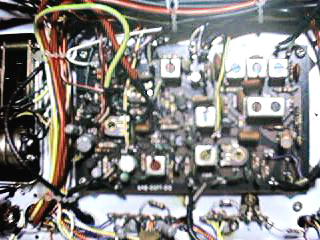

内部写真(IFユニット拡大)
IFユニットの拡大写真です FM、SSB DET部などが構成されています |
裏面写真
裏側の写真です アンテナコネクターがHF、50,144MHZと3個ついています AC利用の他にDCでも使える電源端子と送信機(T599) とのトランシーブコネクター(中央の大きいコネクタ)が準備されて います スピーカー端子がネジ止めというのがなんとも言えない優しさが |
