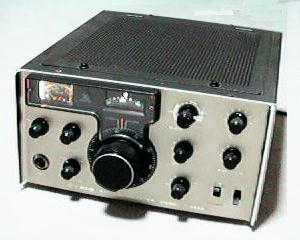

電源が入って、パネルの照明が点灯した状態です メーターと１００ｋｈｚ目盛り表示ダイヤルの間に ＦＥＴ＋ＩＣと自慢気にうたってあるところが 時代を感じさせるパネルデザインとなっています １ＫＨＺ直読ダイヤルでＶＦＯを読み取ります |
正面写真
|
電源が入って、パネルの照明が点灯した状態です メーターと１００ｋｈｚ目盛り表示ダイヤルの間に ＦＥＴ＋ＩＣと自慢気にうたってあるところが 時代を感じさせるパネルデザインとなっています １ＫＨＺ直読ダイヤルでＶＦＯを読み取ります |
| 周波数帯 | ３．５−２８ＭＨＺ帯 |
| モード | ＡＭ，ＬＳＢ，ＵＳＢ，ＣＷ |
| 特徴 | １ＫＨＺ直読超高安定ＶＦＯ採用 精密ダブルギヤダイヤル、バーニヤ機構採用 終段：Ｓ２００１×２ |
| 寸法・重量 | 幅：２７０、高さ：１４０、奥行き：３１０ｍｍ、１２．５ｋｇ |
| 消費電力 | ＡＣ：３５０Ｗ |
| 内蔵ユニット | ＦＡＮ |
| 付属品 | Ｒ５９９接続ケーブル、取り扱い説明書（ＣＯＰＹ） |
| 程度 | 前面パネルは綺麗 後部ケースに小さなサビ有り 年代に応じたキズ、汚れあり（清掃済み） 若干調整必要（２１、２８ＭＨＺ帯） 動作 |
内部写真（上部から）
 |

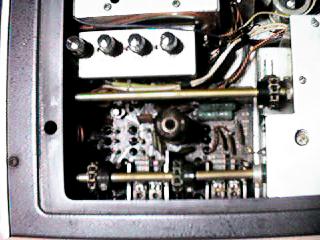

上部から見た内部です 左側が前面パネルとなっています 左側上にあるのがＶＦＯユニットです 中央下の部分にファイナルユニットがあります 中にＳ２００１×２が入っています 手前にドライバユニット（下左）となっています その上がＶＯＸなどのコントロールユニットです |
内部写真（ドライバーユニット部拡大）
 |
ピンボケで申し訳ありませんが 左側がファイナルユニット 中央に見えるのがドライバ段の 真空管です |
裏面写真
 |

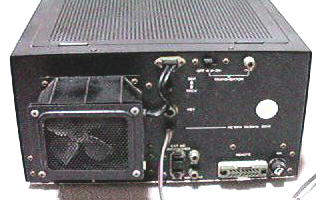

裏側の写真です 大きなＦＡＮユニットがついています 何と大きな！！ トランシーブコネクター（右下の大きいコネクタ）が 準備されています ＦＡＮの下にＡＮＴコネクターが隠れています 他はコンバーターコネクタ類です |
